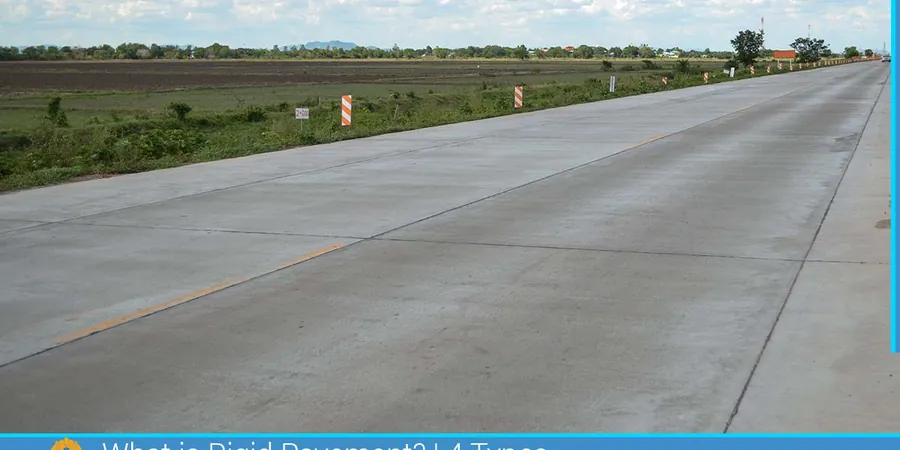

Diseño de Pavimento Rígido en Concepción: Análisis Estructural y Normativas Sísmicas

La NCh433.Of1996 Mod.2012 clasifica a Concepción en zona sísmica 3, lo que impone demandas de desplazamiento lateral que un pavimento rígido debe absorber sin agrietarse. Combinamos el diseño de espesores con el ensayo CPT para perfilar la rigidez del subsuelo en terrenos como los de la cuenca del Biobío, donde la compresibilidad de los estratos aluviales varía metro a metro. La NCh1508 exige módulos de reacción de subrasante validados en sitio; no basta con correlaciones genéricas. Aplicamos el método PCA para losas de hormigón y verificamos fatiga por cargas de borde con el modelo AASHTO 93. El resultado es un paquete estructural que resiste el tránsito pesado forestal sin fallar por bombeo de finos.

La fatiga por erosión en la base, no la flexión en la losa, controla el diseño en suelos finos saturados de Concepción.

Metodología y alcance

El desarrollo urbano de Concepción posterior al terremoto de 1939 consolidó sectores sobre rellenos antrópicos no controlados, sobre todo hacia Lorenzo Arenas y parte de Barrio Norte. En esos suelos, el diseño de pavimento rígido exige cortar las losas en paños menores a 3.5 m y reforzar las juntas con dowels de acero. La granulometría de la subbase y los límites de Atterberg de la subrasante definen si el material es susceptible al congelamiento o al hinchamiento estacional. En Concepción, con precipitaciones que superan los 1.100 mm anuales, la permeabilidad de la base es crítica: una subbase abierta drena el agua que la arcilla magallánica retiene. El laboratorio ejecuta ensayos de módulo de rotura a 28 días según NCh1038 para validar la dosificación de hormigón antes del vaciado en obra.

Consideraciones locales

Comparar los terrenos de Andalué con los de Lomas de San Andrés ilustra el riesgo de unificar criterios de diseño de pavimento rígido. Andalué se asienta sobre arenas bioclásticas densas que drenan bien; las losas trabajan con un soporte competente y módulos de reacción superiores a 100 MPa/m. En San Andrés afloran arcillas limosas de alta plasticidad que se contraen en verano y se expanden en invierno. Diseñar con un solo módulo de balasto sin diferenciar estos comportamientos produce escalonamiento prematuro en juntas y fisuración en esquina. El bombeo de finos bajo las losas en ciclos de lluvia intensa es el mecanismo de falla más frecuente en la zona sur de la ciudad, donde el nivel freático sube hasta 0.8 m de la superficie en julio.

Parámetros técnicos

Parámetro	Valor típico
Método de diseño estructural	PCA 1984 / AASHTO 93
Norma sísmica aplicada	NCh433 Of.1996 Mod.2012
Zona sísmica	3 (Alta sismicidad)
Módulo de reacción (k)	Determinado in situ por CPT o placa de carga
Tránsito de diseño	ESALs según NCh1508 y pesajes locales
Tipos de junta evaluados	Contracción, construcción, aislamiento con dowels
Resistencia a flexotracción (MR)	Ensayado según NCh1038 en laboratorio

Servicios técnicos asociados

Diseño de espesores y armadura de refuerzo

Calculamos el espesor de losa según el espectro de cargas del proyecto, usando modelos de elementos finitos cuando hay juntas irregulares o intersecciones complejas. Definimos la necesidad de malla de retracción o refuerzo continuo en función de la longitud de paño y la fricción subbase-losa.

Especificación de subbase y mejoramiento de subrasante

Redactamos las especificaciones técnicas para capas drenantes de material granular chancado, con control de finos bajo malla N°200. Incluimos ensayos CBR in situ y la determinación del módulo de reacción mediante placa de carga o correlaciones CPT avanzadas para Concepción.

Preguntas frecuentes

¿Qué diferencia al diseño de pavimento rígido del flexible en Concepción?

El rígido distribuye las cargas por flexión de la losa sobre un área amplia, lo que reduce la presión sobre suelos blandos típicos del valle del Biobío. El flexible disipa la carga por capas granulares. En Concepción, con arcillas expansivas, el rígido controla mejor las deformaciones pero requiere un diseño de juntas más estricto para evitar el bombeo de finos en invierno.

¿Incluyen el estudio de mecánica de suelos junto con el diseño del pavimento?

Sí. El diseño de pavimento rígido no se entrega sin la caracterización geotécnica previa. Ejecutamos los sondajes SPT y ensayos de laboratorio necesarios para determinar el módulo de reacción de la subrasante y el potencial de expansión, todo bajo la supervisión de un ingeniero civil especialista.

¿Qué rango de costo tiene un diseño de pavimento rígido para un proyecto en Concepción?

El costo del diseño estructural y la memoria de cálculo para un pavimento rígido en Concepción fluctúa entre $988.000 y $3.045.000, dependiendo de la superficie a cubrir, la complejidad del tránsito de diseño y la cantidad de sectores con distinta calidad de subrasante a analizar.

¿Cómo afectan las lluvias de Concepción al diseño de las juntas?

Con precipitaciones sobre 1.100 mm anuales, el diseño de juntas es crítico. Especificamos sellos de poliuretano de baja viscosidad y geometría de caja que soporte ciclos de apertura sin despegarse. La pendiente transversal mínima que recomendamos es del 2% para evacuar el agua superficial y evitar el ingreso a la interfaz losa-base.
