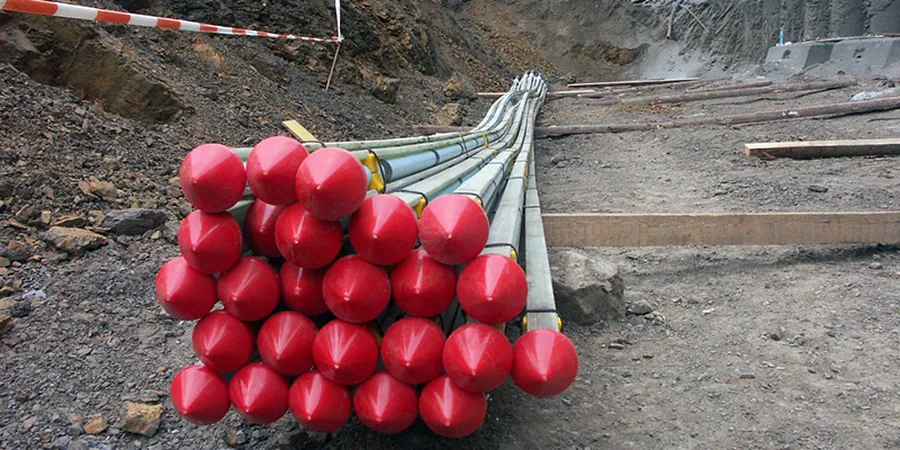

Diseño de anclajes activos y pasivos para obras en Concepción

La cuenca de Concepción se asienta sobre un complejo mosaico de areniscas, limolitas y depósitos fluviales, con napas freáticas que a veces aparecen a menos de 4 metros de profundidad en sectores como Collao o el entorno del río Biobío. Esta realidad geotécnica convierte el diseño de anclajes en una decisión de ingeniería que no se puede estandarizar con tablas genéricas. Aquí la combinación de suelos blandos y alta sismicidad exige evaluar cada metro de perforación con criterio local. Cuando la contención requiere un respaldo técnico sólido, integramos el diseño con un ensayo CPT para perfilar la estratigrafía sin perder continuidad, especialmente útil antes de definir la longitud de bulbo en terrenos con intercalaciones de arena y arcilla tan típicas del sector céntrico penquista.

En suelos blandos con napa alta, el diseño del bulbo de anclaje define el éxito o el fracaso de toda la contención.

Metodología y alcance

En Concepción, muchas veces vemos que los proyectos llegan con diseños de anclaje copiados de otras regiones, y ahí empiezan los dolores de cabeza. Un bulbo inyectado en limo arenoso saturado no se comporta igual que en roca dura, y el error se paga caro cuando empiezan las excavaciones. Nuestro enfoque parte por entender la adherencia real del suelo: hacemos pruebas de arrancamiento adaptadas a la norma chilena y verificamos que la carga de transferencia no supere lo que el terreno penquista puede dar.

Evaluación de carga última y carga de servicio según NCh2369.
Verificación de estabilidad global del macizo, integrando la sismicidad de la zona.
Especificación de aceros de alta resistencia y sistemas de protección anticorrosión para ambientes húmedos.

Para proyectos donde la excavación es profunda y hay edificios vecinos cerca, complementamos el diseño con el monitoreo de deformaciones para asegurar que los movimientos se mantengan dentro de lo proyectado.

Consideraciones locales

Concepción tiene grabado en su memoria el 27F de 2010, un terremoto 8.8 que modificó para siempre la forma de diseñar estructuras de contención en la zona. Un anclaje mal calculado o con pérdida de tensión por relajación del suelo puede derivar en deformaciones excesivas de la pantalla durante un sismo severo, poniendo en riesgo la estabilidad de excavaciones y fundaciones vecinas. El mayor peligro está en asumir parámetros de fricción que no se condicen con la realidad post-sísmica del terreno penquista; las arcillas sensitivas del sector Aeropuerto, por ejemplo, pierden resistencia al ser remoldeadas. Por eso insistimos en la verificación de la adherencia in situ: ningún papel reemplaza lo que el suelo te dice cuando lo pruebas en faena.

Parámetros técnicos

Parámetro	Valor típico
Tipo de anclaje	Activo (pretensado) / Pasivo
Carga de diseño máxima	Hasta 1500 kN por tendon
Diámetro de perforación típico	100 mm a 150 mm
Longitud de bulbo	3 m a 12 m según adherencia
Prueba de arrancamiento	Según NCh2369, carga 1.5x servicio
Protección anticorrosión	Doble tubería PVC / inyección global
Inyección	Lechada cementicia a presión controlada

Servicios técnicos asociados

Diseño de anclajes activos

Calculamos la carga de pretensado necesaria para minimizar las deformaciones de la pantalla. Definimos la geometría del bulbo, el espaciamiento entre tendones y la placa de apoyo según las cargas de servicio y sísmicas que manda la NCh2369.

Verificación de estabilidad con anclajes pasivos

Para cortes estabilizados con soil nailing, modelamos la interacción suelo-acero y chequeamos la estabilidad global del talud con Bishop o Spencer, considerando la sismicidad de la zona y la posible saturación del macizo.

Protocolo de ensayos de arrancamiento

Ejecutamos y supervisamos las pruebas de carga en obra. Aplicamos ciclos de carga y descarga para verificar el comportamiento del bulbo y descartar fluencia en el terreno. Todo documentado para aprobación del revisor independiente.

Normativa aplicable

NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, ASTM A416/A416M - Tendones de acero para pretensado, EN 1537:2013 - Ejecución de trabajos geotécnicos especiales - Anclajes

Preguntas frecuentes

¿Qué diferencia hay entre un anclaje activo y uno pasivo?

El anclaje activo se tensa contra la estructura apenas se instala, aplicando una carga de pretensado que controla las deformaciones desde el inicio. El pasivo, en cambio, empieza a trabajar solo cuando el suelo se mueve y genera la carga. En Concepción, con suelos que pueden fluir, preferimos sistemas activos cuando hay edificios vecinos que no pueden tolerar milímetros de asentamiento.

¿Cómo influye la napa freática en el diseño del anclaje?

Mucho. La presencia de agua sube la presión de poros y puede reducir la adherencia del bulbo. Además, obliga a usar sistemas de inyección con doble obturador y protección anticorrosión clase 2 si el agua es agresiva. En zonas como el centro de Concepción, la napa suele estar alta y es un factor de diseño ineludible.

¿Cuánto cuesta el diseño de un sistema de anclajes para una excavación típica?

El costo del diseño de anclajes activos o pasivos en Concepción oscila entre $513.000 y $1.861.000, dependiendo de la envergadura del proyecto, la cantidad de líneas de anclaje y la complejidad del perfil de suelo. Este valor incluye la memoria de cálculo, planos de detalle y especificaciones técnicas.

¿Qué ensayos de suelo necesito antes de pedir el diseño de anclajes?

Como mínimo, una buena campaña de sondajes con SPT y granulometría para caracterizar los estratos. Si el proyecto es grande o el suelo es muy blando, sumamos CPTu para tener un perfil continuo de la resistencia. También es clave determinar la agresividad química del suelo y el agua para definir la protección anticorrosión.
