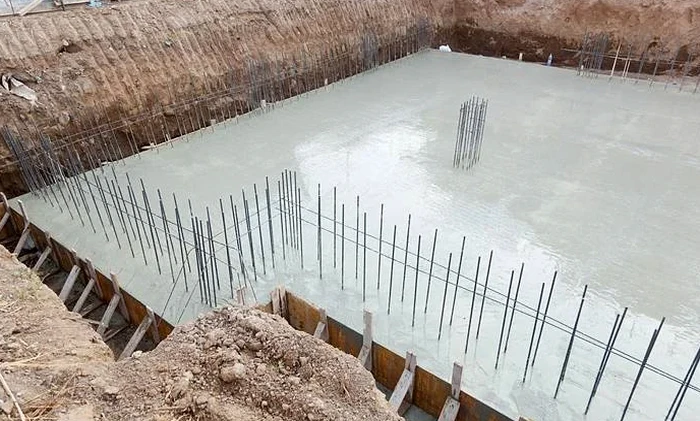

Con una población que supera los 220.000 habitantes y asentada sobre la cuenca sedimentaria del río Bío Bío, Concepción despliega su infraestructura sobre depósitos fluviales y gruesos estratos de arena. Tras el terremoto del 27F de 2010, que alcanzó 8.8 Mw, la revisión de las cimentaciones superficiales dejó de ser un trámite para convertirse en una exigencia técnica insoslayable. El diseño de cimentaciones superficiales en esta ciudad no puede desacoplarse de la respuesta sísmica del subsuelo; cada zapata aislada o corrida debe verificarse ante asentamientos diferenciales y posible rotura por punzonamiento. El equipo técnico aborda esta tarea combinando la exploración en sitio con un ensayo SPT que permite conocer la densidad relativa de las arenas, y un estudio de granulometría para confirmar la curva que gobierna el drenaje y la fricción interna del material de apoyo. En el radio urbano de Concepción, desde el centro cívico hasta las terrazas de Andalién, la variabilidad vertical de los estratos obliga a un diseño de cimentaciones superficiales meticuloso que anticipe el comportamiento no lineal del suelo durante un sismo severo.
La capacidad de carga última en suelos granulares de Concepción depende menos de la cohesión y más de la densidad relativa que revela el ensayo SPT.
Cómo trabajamos
En la práctica local de Concepción, es frecuente encontrar lentes de limo orgánico o arcilla blanda intercalados en los primeros tres metros del perfil, justo donde se proyecta el bulbo de presiones de una fundación superficial. Por eso, durante la campaña de campo no basta con ensayos de baja profundidad; se requiere verificar la homogeneidad del estrato de apoyo mediante calicatas que expongan la estratigrafía real. El diseño de cimentaciones superficiales se apoya en la teoría de capacidad de carga de Terzaghi y Meyerhof, pero en la zona penquista los parámetros de entrada deben ajustarse con factores de corrección por sismo según NCh1508. La cohesión y el ángulo de fricción se obtienen a partir de ensayos triaxiales drenados, replicando la condición de carga rápida del sismo. Cuando los sondeos revelan arenas sueltas saturadas por debajo del nivel freático —situación típica en sectores bajos cercanos al río—, el análisis de licuefacción se vuelve mandatorio antes de cerrar cualquier memoria de cálculo de cimentaciones superficiales, porque un estrato licuable a poca profundidad anula la capacidad portante asumida en el diseño estático.
Contexto geotécnico local
La normativa NCh433.Of1996 modificada en 2012, junto con el Decreto Supremo 61, clasifica a Concepción en zona sísmica 3, lo que impone un espectro de diseño particularmente exigente para las estructuras. En el diseño de cimentaciones superficiales, el riesgo principal no es solo la falla por corte general, sino la combinación de asentamientos diferenciales y giros de fundación durante la solicitación cíclica. Ignorar la microzonificación sísmica de Concepción —que identifica sectores como el centro y Barrio Norte con períodos de suelo cercanos a 0.5 segundos— conduce a subestimar la amplificación de ondas de corte. Un informe de mecánica de suelos que omita la evaluación del potencial de licuefacción o que no modele la interacción suelo-estructura está firmando una sentencia para la futura edificación: losas agrietadas, muros desaplomados y columnas con distorsión angular fuera de norma son la evidencia de un cálculo de cimentaciones superficiales que no leyó correctamente la historia sísmica del suelo penquista.
Preguntas comunes
¿Cuál es el costo referencial de un diseño de cimentación superficial para una vivienda en Concepción?
El servicio completo, que incluye la campaña de prospección con SPT, los ensayos de laboratorio y la memoria de cálculo, se sitúa en un rango de entre $1.032.000 y $1.555.000, dependiendo de la cantidad de sondajes y la complejidad estratigráfica del terreno en el sector de Concepción.
¿Qué norma regula el diseño de cimentaciones superficiales en Chile?
La NCh1508 establece los requisitos para el estudio de mecánica de suelos, mientras que la NCh433 y la NCh2369 definen las solicitaciones sísmicas. Además, se aplican las recomendaciones del ACI 318 para el diseño estructural de la zapata, y la práctica local se apoya en los manuales del SIRV para el cálculo geotécnico.
¿A qué profundidad mínima se debe desplantar una cimentación superficial en Concepción?
En los suelos granulares de Concepción, la profundidad de desplante rara vez es inferior a 1.2 metros. Este valor asegura que la base de la zapata quede por debajo del estrato vegetal y de posibles lentes de arcilla superficial, además de cumplir con el confinamiento necesario para resistir las cargas sísmicas.
¿Qué ensayos de suelo son indispensables para validar el diseño?
Como mínimo, se requiere el ensayo de penetración estándar SPT para el perfil de resistencia, granulometría para clasificar el suelo, y la determinación del peso unitario. En proyectos de mayor envergadura, se añaden ensayos triaxiales para obtener la cohesión y el ángulo de fricción, y un análisis de licuefacción si el nivel freático es alto.
