En Concepción, donde el terremoto de 2010 dejó una huella sismológica profunda y la norma NCh433 exige suelos de fundación con respuesta controlada, el control de compactación no es un trámite: es la primera línea de defensa. La densidad de campo con cono de arena permite verificar in situ si la plataforma realmente alcanzó el porcentaje de Proctor especificado en planos. Nuestro equipo técnico ha ejecutado este ensayo en rellenos estructurales desde Hualpén hasta San Pedro de la Paz, enfrentando arenas biobíenses, maicillo y arcillas limosas que cambian de comportamiento a escasos metros de profundidad. A diferencia de métodos nucleares que requieren licencias especiales y generan rechazo en zonas urbanas, el cono de arena sigue siendo el método directo más confiable para suelos granulares y suelos finos sin gravas gruesas. Cuando el material lo permite, complementamos el control con una granulometría para correlacionar densidad seca con la curva del material de préstamo.
En suelos finos y arenas limpias, el cono de arena sigue siendo el patrón de referencia que usamos para calibrar otros métodos indirectos de densidad in situ.
Metodología y alcance

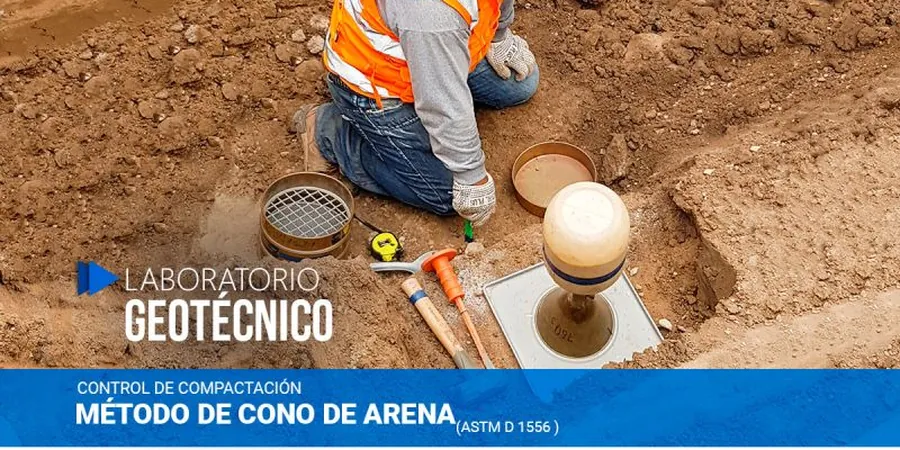

El clima de Concepción, con precipitaciones que superan los 1100 mm anuales y una humedad relativa alta durante ocho meses del año, impone condiciones severas al control de compactación. Un relleno que a las 10 de la mañana marca 98% de la densidad máxima seca puede caer varios puntos después de un chubasco si no se protegió la superficie. Por eso trabajamos con equipos de campaña calibrados al inicio de cada jornada, usando arena de Ottawa o Silice que cumple la granulometría especificada en la norma NCh1516. El procedimiento es directo: se excava un orificio de 10 a 15 cm de profundidad sobre la capa compactada, se recupera todo el material extraído para determinar su masa húmeda y humedad, y se mide el volumen del orificio llenándolo con arena calibrada de densidad conocida. La densidad húmeda in situ, corregida por humedad, se compara contra la densidad máxima seca del ensayo Proctor de laboratorio. En la práctica penquista, el mayor desafío técnico aparece en suelos con partículas mayores a 2 pulgadas, donde el volumen del orificio deja de ser representativo y se requiere pasar a métodos de reemplazo con agua o evaluar la fracción gruesa mediante corrección por partículas.
Consideraciones locales
El error más frecuente que vemos en faenas de Concepción es aceptar la compactación basándose solo en el número de pasadas del rodillo o en la 'apreciación visual' del capataz. Hemos auditado rellenos donde la pata de cabra dejó una superficie impecable pero a 15 cm de profundidad la densidad seca no llegaba al 90% del Proctor, comprometiendo la capacidad de soporte ante un sismo. Otro riesgo silencioso es no corregir por humedad: una muestra mal protegida en un día lluvioso de invierno penquista puede falsear la densidad seca y llevar a aprobar un material que en verano se fisurará por contracción. La norma NCh1508 exige controles de compactación trazables, y el cono de arena, ejecutado por un laboratorio con acreditación bajo ISO 17025, proporciona la evidencia documental que exigen los revisores externos de proyectos. Si el material contiene bolones o sobre-tamaños, insistimos en aplicar la corrección por partículas gruesas o migrar al método de reemplazo con membrana de agua, porque un dato de densidad no corregido es peor que no tener dato alguno.
Preguntas frecuentes
¿En qué tipo de suelos se puede usar el ensayo de cono de arena en Concepción?
El método del cono de arena es más preciso en suelos finos, arenas limpias y suelos granulares sin partículas mayores a 50 mm. En Concepción lo usamos exitosamente en arenas biobíenses, maicillo y arcillas limpias. Cuando el material contiene gravas gruesas o bolones, se recomienda aplicar la corrección por partículas sobre-tamaño o migrar a un método de reemplazo con agua.
¿Cuántos ensayos de densidad de campo necesito para recepcionar un relleno?
La práctica habitual en la zona de Concepción, siguiendo las recomendaciones de la NCh1508 y los criterios de los revisores externos, es ejecutar al menos un ensayo cada 250 m² por capa compactada, con un mínimo de tres ensayos por sector de control. Para rellenos bajo fundaciones o losas de hormigón, la frecuencia puede aumentar a un ensayo cada 150 m².
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena mide directamente la densidad mediante la extracción de material y medición volumétrica con arena calibrada, sin requerir licencia de operador ni medidas de seguridad radiológica. El densímetro nuclear es más rápido en grandes extensiones y suelos con gravas, pero necesita calibración contra un patrón como el cono de arena. En zonas urbanas de Concepción, el cono de arena evita las restricciones que a veces enfrentan los equipos nucleares.
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Concepción?
El precio de un ensayo de densidad de campo con cono de arena en Concepción varía según la cantidad de puntos y la distancia de traslado, y generalmente se ubica en el rango de $43.000 a $71.000 pesos chilenos por punto. Para faenas con más de diez ensayos ofrecemos valores por jornada que optimizan el costo unitario.
¿Cómo afecta la lluvia al ensayo de cono de arena?
La lluvia puede alterar significativamente la humedad del suelo si la superficie de ensayo no está protegida. En Concepción, donde las precipitaciones son frecuentes incluso en verano, nuestro procedimiento incluye proteger el área con carpa de campaña, secar la muestra en obra con balanza de humedad y, si el terreno está saturado, posponer el ensayo hasta que la humedad superficial se estabilice para evitar errores en la densidad seca calculada.
