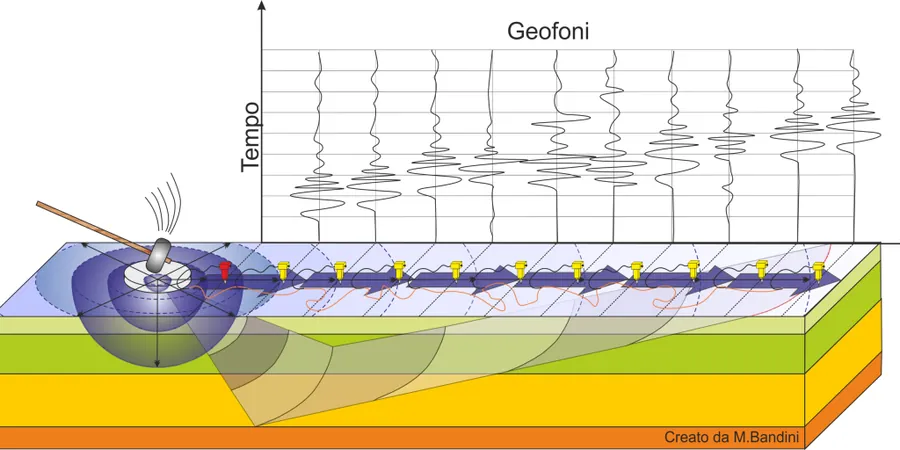

La actualización de la normativa sísmica chilena, con el Decreto Supremo N°61 que modifica la NCh433.Of1996, establece exigencias precisas para la clasificación de suelo en zonas de alta sismicidad como Concepción. La determinación del parámetro VS30 mediante el ensayo MASW (Multichannel Analysis of Surface Waves) se ha convertido en el método no invasivo de referencia para obtener la velocidad media de ondas de corte en los primeros 30 metros. En el Gran Concepción, donde la subducción de la Placa de Nazca bajo la Sudamericana genera eventos como el terremoto del 27F de 2010 con una aceleración que superó los 0.6g en varios puntos del radio urbano, caracterizar correctamente el subsuelo no es un trámite administrativo, es una decisión técnica que define la respuesta dinámica de la estructura. Combinamos este perfil de rigidez con sondajes SPT cuando se requiere una correlación directa con la resistencia a la penetración en los estratos más someros de la cuenca del Biobío.
Un error de 50 m/s en la VS30 puede cambiar la clasificación de suelo de C a D, incrementando el coeficiente sísmico de diseño en más de un 30% según la NCh433.
Consideraciones locales
En un proyecto de edificación de 12 pisos ubicado sobre la terraza fluvial del río Andalién, la modelación inicial asumió un suelo tipo B según la clasificación sísmica antigua. La ejecución de un perfil MASW reveló una VS30 de 330 m/s en los primeros 30 metros, lo que forzó la reclasificación a suelo tipo C y obligó a recalcular el espectro de diseño. Ignorar la medición directa de ondas de corte en sectores de Concepción donde los limos orgánicos y las intercalaciones de arena saturada son comunes puede llevar a subestimar las demandas de ductilidad. En zonas con potencial de licuefacción, como el borde costero de Talcahuano, la velocidad de onda de corte es un insumo crítico para evaluar el potencial de pérdida de resistencia cíclica. La NCh3171 exige precisión en estos parámetros, y el MASW proporciona la cobertura areal que un ensayo down-hole aislado no puede ofrecer.
Preguntas frecuentes
¿Qué diferencia hay entre un ensayo MASW y una refracción sísmica en Concepción?
La refracción sísmica mide ondas compresionales (Vp) y funciona mejor cuando la velocidad aumenta con la profundidad, mientras que el MASW registra ondas superficiales (Rayleigh) para obtener la velocidad de corte (Vs). En los suelos sedimentarios de Concepción, donde a menudo existen capas blandas bajo estratos más rígidos, el MASW no sufre el problema de 'capa oculta' que complica la refracción sísmica.
¿Es obligatorio el ensayo MASW para cumplir con la normativa sísmica chilena?
La NCh433 exige clasificar el suelo de fundación según la velocidad de onda de corte media (Vs30). Si bien existen métodos indirectos basados en el SPT o la resistencia no drenada, el MASW es el método preferente cuando se requiere una medición directa y no invasiva de la rigidez a pequeñas deformaciones, especialmente en edificios de categoría B o superior en la zona sísmica 3 de Concepción.
¿Se puede hacer un ensayo MASW en una calle transitada de Concepción sin interferencias?
Sí, una de las ventajas del método activo MASW es su robustez frente al ruido ambiental. Utilizamos apilamiento vertical de impactos y filtros de frecuencia para aislar la señal de las ondas Rayleigh del tráfico urbano en avenidas de Concepción como Paicaví o Chacabuco, logrando curvas de dispersión limpias incluso en horario diurno.
¿Cuánto cuesta aproximadamente un perfil MASW para clasificación de suelo en Concepción?
El costo de un perfil MASW para determinar la VS30 en Concepción se encuentra en un rango de $756.000 a $1.618.000, variando en función de la longitud del tendido, la cantidad de puntos de medición y la complejidad del procesamiento espectral requerido.
¿Qué profundidad alcanza realmente un ensayo MASW en los suelos arenosos de Concepción?
La profundidad de investigación efectiva está controlada por la longitud del tendido de geófonos y la frecuencia de la fuente. Con un tendido de 46 metros y geófonos de 4.5 Hz, típicamente podemos resolver el perfil de Vs hasta 30 o 35 metros en las arenas de la cuenca del Biobío, suficiente para calcular el parámetro Vs30.
